Sistemas de Producción. Definiciones Importantes
¿Te gusta este artículo? Compártelo

Un sistema de producción es aquel que tiene la capacidad de transportar fluido del yacimiento hasta la superficie y separarlo en petróleo, gas y agua. Si es necesario, el petróleo y el gas, son tratados y preparados para la venta o el transporte desde el Campo. Cualquier caudal de agua producido, también es tratado y preparado para su re-inyección en el reservorio.
Los elementos mecánicos básicos del sistema de producción son:
1. Pozos
2. Líneas de Conducción
3. Colector de Producción
4. Separadores y equipamiento de proceso
5. Instrumentos de medición
6. Recipientes de Almacenamiento

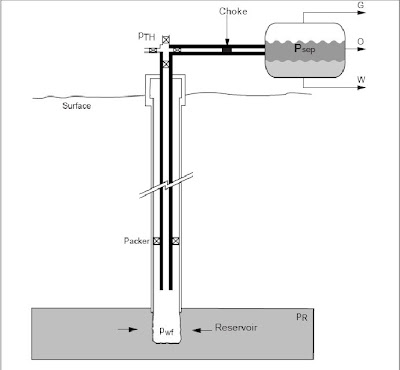

Un pozo puede ser definido como un conducto o interfase, entre el petróleo y gas del reservorio y las facilidades de superficie. Esta interfase es necesaria para producir el fluido del reservorio a la superficie. En la Performance del pozo, el volumen de drenaje del reservorio que fluye hasta el pozo juega un papel muy importante. Un pozo combinado con el drenaje de un reservorio, comúnmente es llamado sistema de producción de petróleo o gas. Un sistema de producción está compuesto por los siguientes componentes:


• Medio Poroso
• Completación (Estimulación, Punzado, y Engravado)
• Conducto vertical u horizontal o inclinado con válvulas de seguridad y placas de choque.
• Un sistema de levantamiento Artificial, tal como bombas, válvulas de gas-Lift, etc.
• Líneas de Conducción horizontales con placas de choque y otros componentes de cañerías como válvulas, codos, etc.
Definiciones Importantes

1. Permeabilidad (k): Es una propiedad de la Roca la cual mide la capacidad de transferencia que tienen los fluidos para atravesar la roca. En su forma más simple, la ley de Darcy, se aplica a una losa rectangular de roca, que tiene la siguiente forma:
Espesor (h): El espesor útil es el espesor promedio de la formación permeable, que contiene el área de drenaje por la cual el fluido fluye hacia el pozo. Este no es solamente el intervalo punzado o el espesor de formación encontrado por el pozo.
3. Radio de drenaje (re)
Es la distancia comprendida desde el centro del pozo y el límite de volumen de roca permeable al cual se le interrumpe la presión estática. Se lo llama radio de drenaje, ya que en la mayoría de los casos se asume un flujo radial desde el reservorio hacia el pozo.
4. Presión promedio de reservorio (pr)

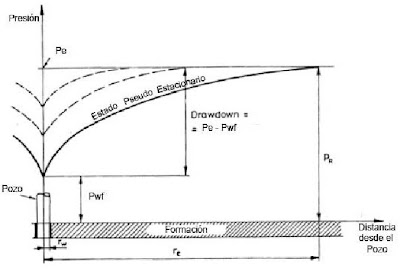

Esta es la presión promedio de reservorio que se asume como la presión estática que se desarrolla a una distancia del pozo igual al radio de drenaje. Para mayores distancias que re, la presión se mantiene constante. Este valor de presión se pude obtener de ensayos de formación tipo Build up o Drawdown. Se puede observar en la figura siguiente, el perfil de presiones tipo para un reservorio sin daño de formación.

5. Presión dinámica de fondo (Pwf)
Esta es la presión que se desarrolla en la cara de la formación, o sea en las paredes del pozo donde se encuentran los punzados. Esta se puede determinar con Ensayos de Formación, Perfiles de Presión o con sensores de fondo. Su valor puede varían para pozos con cierta proximidad y afectados a la misma formación debido al daño que se haya en el volumen de roca en las cercanías del pozo.
6. Diferencial de Presión (Drowdown pressure, (pr-pwf))
Esta es la diferencia entre la presión estática del reservorio y la presión dinámica de fondo. Esta influye en el desempeño del pozo, ya que una gran diferencia de presión nos indica como es la permeabilidad que tiene la formación, ya que esta es inversamente proporcional a la diferencia de presión.


Tomado de http://www.oilproduction.net/ nota técnica. Conceptos de well performance por Marcelo Hirschfeldt. OilProduction.net – Rodrigo Ruiz. UNPSJB
