Registros Eléctricos
¿Te gusta este artículo? Compártelo

La resistividad de la formación es un parámetro clave para determinar la saturación de hidrocarburos. La electricidad puede pasar a través de una formación debido al agua conductiva que contenga dicha formación.

Registros eléctricos convencionales

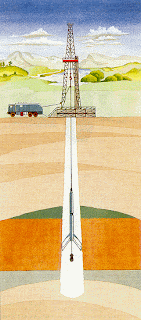

En los primeros 25 años del uso de registros de pozos, los únicos registros de resistividad disponibles fueron los sondeos eléctricos convencionales. Se llevaron a cabo miles de ellos cada año por todo el mundo. Desde entonces, se han desarrollado métodos de medición de resistividad más sofisticados a fin de medir la resistividad de la zona lavada, Rxo, y la resistividad real de la zona virgen, Rt.
El registro eléctrico convencional consiste en medir la resistividad de la formación, ofreciendo de esta manera una herramienta muy importante para el geólogo, geofísico, petrofísico, ingeniero de petróleo y perforador, ya que permite identificar zonas prospectivas y otras.

Por lo general, el perfil eléctrico contiene cuatro curvas:

Normal Corta (SN) de 16”, esta mide la resistividad de la zona lavada (Rxo), es decir la zona que fue invadida por el filtrado de lodo.

Normal Larga (NL) de 64”, ésta mide la resistividad la resistividad en la zona virgen (Rt).

Lateral de (18 ’- 8”), es utilizada para medir la resistividad verdadera de la formación cuando no es posible obtener un valor preciso de la curva normal larga.

Potencial espontáneo (SP), es un registro de la diferencia de potencial entre el potencial eléctrico de un electrodo móvil en el pozo y el potencial eléctrico de electrodo fijo en la superficie en función de la profundidad.
Enfrente de lutitas, la curva de SP por lo general, define una línea más o menos recta en el registro, que se llama línea base de lutitas.
Enfrente de formaciones permeables, la línea muestra deflexiones con respecto a la línea base de lutitas; en las capas gruesas estas deflexiones tienden a alcanzar una deflexión esencialmente constante, definiendo así una línea de arenas.
Ésta curva de potencial espontáneo es muy útil, ya que permite detectar capas permeables, correlación de capas, determinar la resistividad del agua de formación y una estimación aproximada del contenido de arcillas.


Principio de funcionamiento de los perfiles eléctricos
Se introducen corrientes en la formación, por medio de electrodos de corriente y se miden los voltajes entre los electrodos de medición. Estos voltajes proporcionan la resistividad de cada dispositivo.

Se deben utilizar lodos conductivos a base de agua o lodos de emulsión de petróleo.

En general, cuanto mayor sea el espaciamiento entre los electrodos, mayor es la investigación dentro de la formación. Así, la curva lateral de 18 pies 8 pulgadas, tiene mayor profundidad de investigación y la normal corta de 16”, las más somera.
